Le graphe des relations¶

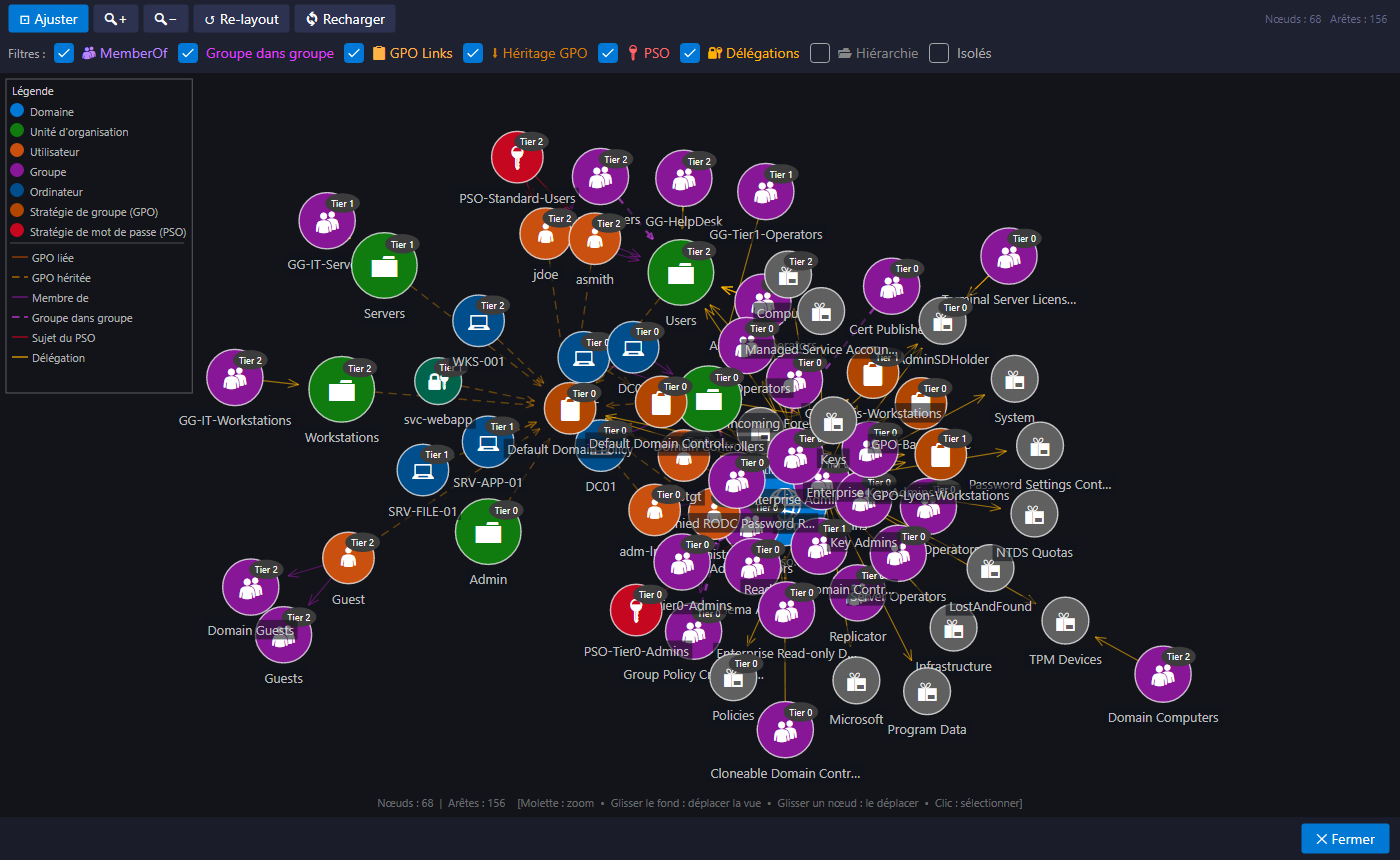

Affichage > Vue graphique des relations... (ou le bouton Graphe) dessine les objets et leurs liens dans une disposition dirigée par les forces : les objets liés se rapprochent, les autres s'écartent.
Ce qui est dessiné¶
| Lien | Signification |
|---|---|
| MemberOf | un compte est membre d'un groupe |
| Group in Group | un groupe est imbriqué dans un autre |
| GPO lié / GPO hérité | une GPO s'applique à une OU, directement ou par héritage |
| PSO Subject | une PSO s'applique à un compte ou à un groupe |
| Délégation | un mandataire a des droits délégués sur un objet |
| Hiérarchie | les liens parent-enfant de l'arbre (désactivés par défaut) |
Les cases à cocher filtrent les types de liens, et Isolés affiche ou masque les objets sans lien.
Naviguer¶
| Geste | Effet |
|---|---|
| Molette | zoom |
| Glisser le fond | déplacer la vue |
| Glisser un nœud | le déplacer |
| Clic sur un nœud | le sélectionner et afficher ses informations |
| Ajuster | cadrer tout le graphe, ou le chemin d'attaque surligné |
| Re-layout | relancer la disposition |
Un chemin d'attaque dans le graphe¶

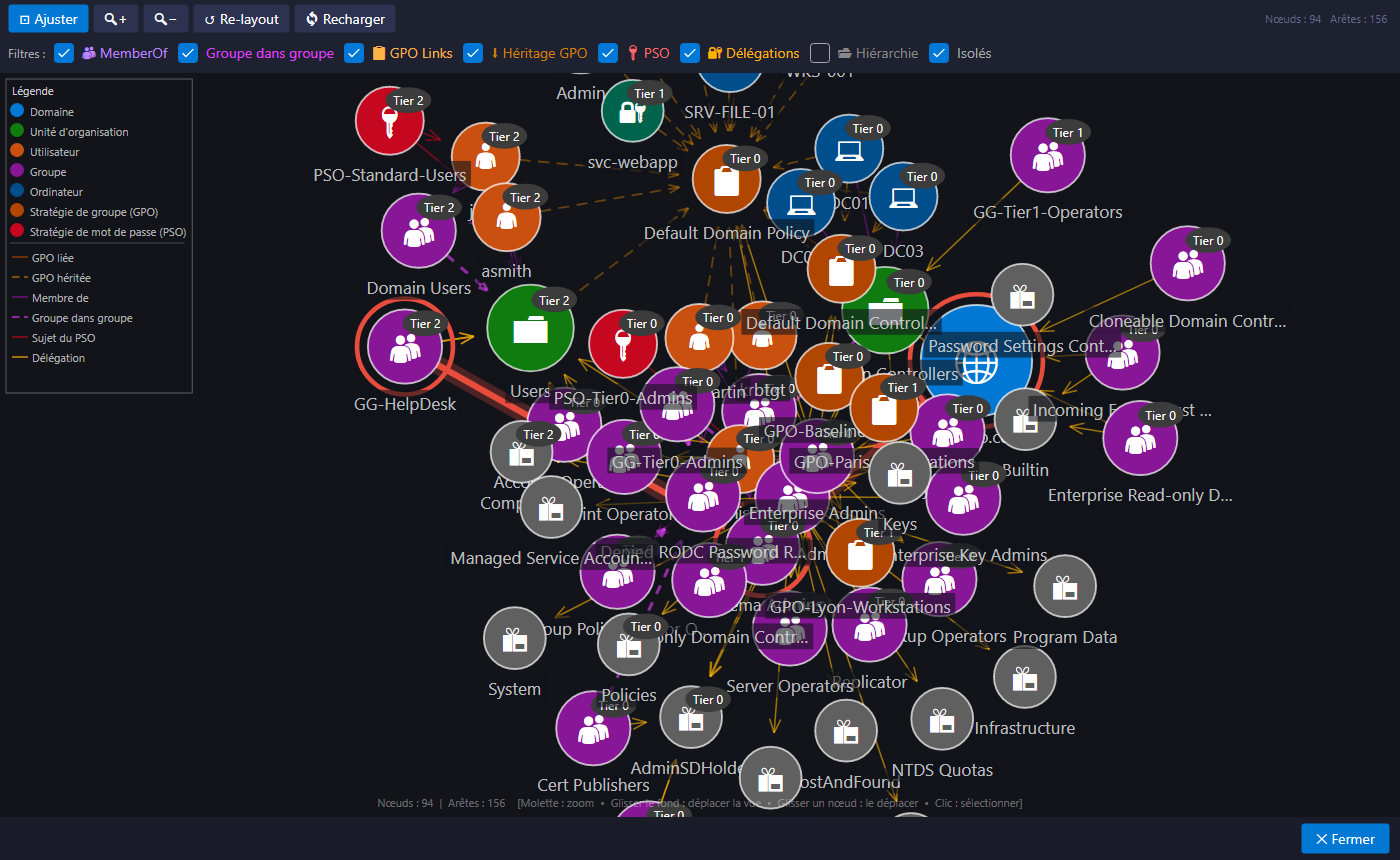

Depuis la fenêtre Chemins d'attaque, Afficher dans le graphe ouvre le graphe avec le chemin surligné en rouge : flèches dans le sens de l'attaque et cercles autour des objets traversés. Une fois la disposition stabilisée, la vue se cadre automatiquement sur le chemin.
